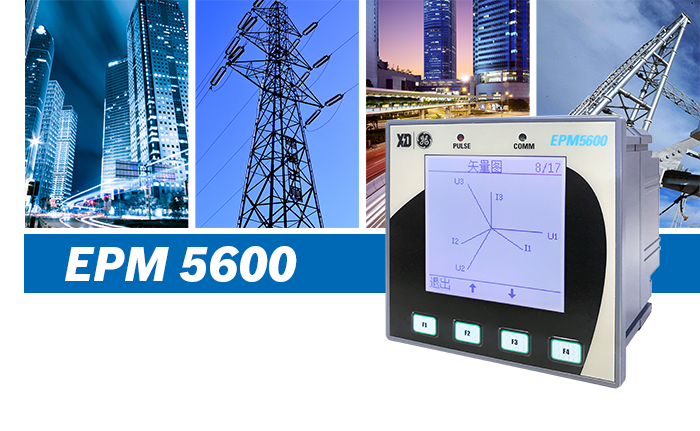

EPM5600—三相數字式多功能測控電表

產品特點
>模塊化設計

• 多個模塊靈活配置
• RS-485 通信模塊、I/O模塊、溫度測量模塊、模擬量輸入輸出模塊等
• 便于用戶根據自身需求進行功能擴展

>定時記錄

• 5組定時記錄
• EPM5600每組記錄條數最高可達120000條
• 便于自動定時抄表、負荷趨勢分析、電力系統動態穩定分析等

>分時計費

• 可設置12個計費季， 20種費率表， 12個日時段， 4種計費日類型，90個特殊日，8種費率；計費季、日時段、特殊日均有兩套方案
• 支持使用DI控制當前費率
• 便于對節假日、工作日以及特殊日電價進行不同的計費支持使用DI控制當前費率

• 電壓、電流、中性點電流、頻率、功率、功率因數；雙向有功/無功、視在電能、四象限無功電能、TOU電能
• 可提供12個月每月的歷史電能查詢
• 電能精度高達0.5S級

>需量功能

• 需量計算：三相電流以及總有功/無功/視在功率實時及預測需量，本月及上月最大需量及時標
• 復費率時段下，本月及上月最大需量及時標

>電能質量

• 電壓/電流奇次、偶次、總諧波畸變率
• 電壓/電流各次(2~31次)諧波畸變分析
• 電壓/電流不平衡度及相角
• 電流K因子及波峰因子
• 支持基波數據、電壓/電流序分量監測

>定值越限

• 可設置9組越限參數
• 用來監視:電壓、電流、中性點電流、頻率、功率、功率因數、需量、奇次/偶次/總諧波畸變率、不平衡度、逆相序等變量
• 越限動作或返回可產生SOE事件、觸發繼電器動作

> 接線診斷

• 提供接線診斷功能,主要包括：電壓/電流缺相診斷、電壓/電流相序診斷、三相及總有功功率方向診斷、頻率超限監測、CT極性監測

>通信

• 標配1路RS-485通信口，支持Modbus規約，通信速率最高可達38400bit/s
• 支持BACnet和N2規約
• 1路以太網口，10/100M自適應，支持MODBUS-RTU/web 、server/SMTP/SNTP/MODBUS、TCP/gateway/TFTP規約

>最值記錄

• 記錄參數：電壓/電流及平均值、有功/無功/視在功率及總值、功率因數及總值、頻率、中線點電流、電壓/電流總諧波、電流K因子、電流波峰因子、電壓/電流不平衡度、電流I4
• 本月/上月的最大值、最小值及時標

>事件記錄

• 記錄容量為100條或64條，分辨率1ms
• 事件類型： DI變位、DO動作、越限、自檢、清除事件等

>數據凍結

• 日凍結和月凍結
• 對裝置電能和需量數據進行凍結，并記錄凍結數據和時間

>輸入輸出

• 開關量輸入(DI)：標配4路，用于監測外部無源接點的狀態
• 繼電器輸出(DO)： 標配2路， 可切斷250VAC或30VDC的負載
• 常規選型擴展模塊：可擴展2DI+2DO、1AI+1AO、1路I4、1路RS-485口、2路溫度測量 RTD
• 支持1路剩余電流+1路I4+1路AI

下載相關文件

• 下載:XDGE-EPM5600-三相數字式多功能測控電表-用戶手冊-V1.2.pdf
• 下載:XDGE-EPM-系列智能電表及電能質量監測產品-樣本-V1.6.pdf
